I. Introduktion
Med den hurtige udvikling af den nye energisektor har lithiumbatterier fundet udbredte anvendelser i elektriske køretøjer, droner, mobile strømkilder, energilagringssystemer og andre felter på grund af deres høje energitæthed, lang cyklusliv og mangel på hukommelseseffekt. Imidlertid er lithiumbatterier meget følsomme over for unormale driftsforhold, såsom overopladning, overopladning, overcurrent, kortslutninger og høje temperaturer, hvilket kan føre til nedbrydning af ydelser, sikkerhedsrisici og endda eksplosion eller ild. Derfor er Lithium Battery Protection Board, som en kernekomponent i Lithium Battery Management System, af største vigtighed.
Ii. Oversigt over LithiumbatteriBeskyttelsesudvalg

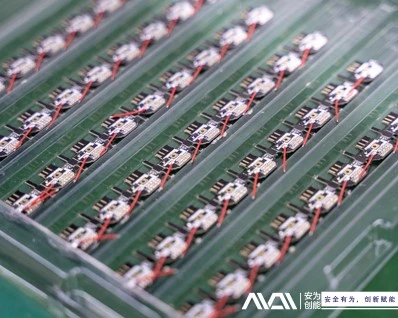

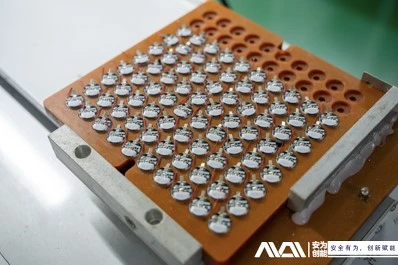

Lithium Battery Protection Board er en kernekomponent i det intelligente styringssystem til lithium-ion-batterier, primært bestående af kontrol IC'er, skift af transistorer (MOSFET'er), mikrokapacitorer og mikro-resistorer. Det overvåger kontinuerligt parametre såsom batterispænding, strøm og temperatur, hvilket sammenligner dem med forudindstillede beskyttelsesgrænser for at kontrollere batteriets ladnings- og udladningsprocesser, hvilket forhindrer skade på batteriet på grund af unormale driftsbetingelser. Funktionerne i Lithium Battery Protection Board inkluderer overladningsbeskyttelse, beskyttelse af overudladning, beskyttelse over temperatur, overstrømsbeskyttelse og kortslutningsbeskyttelse, hvilket gør det afgørende for at sikre, at lithiumbatteriers sikre brug og udvidede levetid.
III. Hovedfunktioner i Lithium Battery Protection Board
(1) Overladningsbeskyttelse
Når et lithiumbatteri oplades til en forudindstillet spænding, afskærer beskyttelsesudvalget automatisk opladningskredsløbet for at forhindre overopladning. Overopladning kan forårsage øget internt tryk i batteriet, nedbrydning af elektrolytten og strukturel skade på det positive elektrodemateriale, hvilket fører til ydelsesnedbrydning, termisk løb eller endda eksplosion. Beskyttelsesudvalget overvåger kontinuerligt batterispændingen, og ved at detektere en spænding, der overstiger den forudindstillede tærskel, kontrollerer skiftetransistoren for at afbryde og stoppe opladning og derved undgå overopladningsrisici.
(2) Beskyttelse af overudladning
Når et lithiumbatteri udledes til en forudindstillet spænding, afskærer beskyttelseskortet automatisk udladningskredsløbet for at forhindre overudladning. Overopladning kan forårsage opløsning af kobberstrømsopsamleren på den negative elektrode og løsrivelse af det aktive materiale på den positive elektrode, hvilket resulterer i reduceret batterikapacitet, øget intern modstand og endda irreversibel skade. Beskyttelsesudvalget overvåger batterispændingen, og ved at detektere en spænding under den forudindstillede tærskel styrer skifttransistoren for at afbryde og stoppe udledning og beskytte batteriet mod skade.
(3) Over-temperaturbeskyttelse
Lithiumbatterier er modtagelige for skader i miljøer med høj eller lav temperatur. Høje temperaturer kan fremskynde aldring af batterier og udløse termisk løb, mens lave temperaturer kan reducere batteriaktiviteten og påvirke ladning\/udladningseffektivitet. Beskyttelsesudvalget bruger temperatursensorer til kontinuerligt at overvåge batterietemperaturen og træffer passende mål, såsom at afskære batteriforbindelsen eller reducere strømudgangen, for at sikre, at batteriet fungerer inden for et sikkert temperaturområde.
(4) Overstrømsbeskyttelse
Når opladnings- eller udledningsstrømmen for et batteri bliver for stort, afskærer beskyttelsesudvalget automatisk ladningen eller udladningskredsløbet for at forhindre skader på batteriet på grund af overdreven strøm. Overstrøm kan forårsage intern opvarmning i batteriet, nedbrydning af elektrolytten og ødelæggelse af elektrodematerialet, hvilket potentielt fører til kortslutninger. Beskyttelsesudvalget registrerer batteri -strømmen, og ved at detektere en strøm, der overstiger den forudindstillede tærskel, kontrollerer skiftetransistoren for at afbryde og begrænse strømudgangen, beskytte batteriet mod skade.
(5) Kortslutningsbeskyttelse
Når et lithiumbatteri oplever en kortslutning, afskærer beskyttelseskortet hurtigt batteriets udgang for at forhindre overdreven strøm i at forårsage termisk løb, brand eller eksplosion inden i batteriet. Kortslutningsbeskyttelse er en kritisk funktion af Lithium Battery Protection Board og er vigtig for at sikre batterisikkerhed
(6) Afbalanceret opladning og afladning
Lithium -batteripakker består af flere individuelle batterier, som hver kan have forskellige egenskaber. Beskyttelsesudvalget kan kontrollere opladningen og udladningen af hvert enkelt batteri for at sikre, at parametre såsom spænding og kapacitet er afbalanceret blandt batterierne, hvilket forbedrer levetiden og ydelsen af hele batteripakken. Afbalancerede opladnings- og udledningsfunktioner opnår batteripakkebalance ved aktivt eller passivt udledning af batterier med højere spænding og opladning af lavere spændingsbatterier.
Iv. Arbejdsprincip for Lithium Battery Protection Board
Arbejdsprincippet for Lithium Battery Protection Board kan kort beskrives som følger: Ved at forbinde mellem de positive og negative terminaler i et lithiumbatteri overvåger det kontinuerligt parametre som batterispænding, strøm og temperatur; sammenligner detektionsresultaterne med forudindstillede beskyttelsesgrænser; og kontrollerer de tilsvarende switching -tilstande for at opnå batteribeskyttelsesfunktioner. Specifikt kontrollerer beskyttelsestavlen det interne kontrolkredsløb til\/fra State of MOSFETs baseret på ændringer i spændings-, strøm- og temperaturparametre, hvorved der er afskæring af eller tilslutning af batteriets opladnings- og udladningskredsløb.
V. Applikationsscenarier fra Lithium Battery Protection Board
Med den hurtige udvikling af nye energi elektriske køretøjer, droner, mobile strømkilder og andre felter bliver applikationsscenarierne for lithiumbatteribeskyttelsesbestyrelser stadig mere udbredt. På disse felter spiller Lithium Battery Protection Boards en afgørende rolle i at sikre sikker drift af udstyr og sikkerheden i brugernes liv og ejendom. For eksempel i elektriske køretøjer kan lithiumbatteri-beskyttelsesbestyrelser forhindre unormale driftsforhold, såsom overopladning, overopladning, overstrøm og kortslutninger, hvilket sikrer sikker kørsel af elektriske køretøjer; I droner kan de beskytte batterier mod miljømæssige faktorer, såsom høje og lave temperaturer, der forlænger dronernes flyvetid; Og i mobile strømkilder kan de forhindre batterier i at blive beskadiget på grund af overopladning eller overopladning, hvilket forbedrer levetiden og sikkerheden for mobile strømkilder.
Vi. Vigtige tekniske parametre for Lithium Battery Protection Board
Vigtige tekniske parametre for beskyttelse af lithiumbatteri inkluderer beskyttelse af overladning, beskyttelse af overudladning, overstrømsbeskyttelse, kortslutningsbeskyttelse, beskyttelse af over temperatur, intern modstand og strømforbrug. Valget af disse parametre påvirker arbejdseffektiviteten og sikkerheden ved lithiumbatteribeskyttelsesbestyrelser, så de skal vælges og konfigureres på baggrund af specifikke krav i praktiske anvendelser. For eksempel skal tærsklerne for overladning og overskadningsbeskyttelse med rimelighed indstilles baseret på faktorer som batteritype, kapacitet og brugsmiljø; Tærsklerne for overstrøm og kortslutningsbeskyttelse skal bestemmes baseret på den maksimale ladning\/udladningsstrøm og belastningsegenskaber for batteriet; og tærsklen for beskyttelse af over-temperatur skal indstilles baseret på batteriets driftstemperaturområde.
Vii. Fremtidige udviklingstendenser i Lithium Battery Protection Board
Med den hurtige udvikling af det nye energimarked og kontinuerlig innovation inden for relaterede teknologier udvikler Lithium Battery Protection Boards sig mod høj integration, multifunktionalitet, intelligens, forbedret sikkerhedsydelse og vedtagelsen af miljøvenlige materialer.
(1) Høj integration
Fremtidige lithiumbatteribeskyttelsesbestyrelser bevæger sig mod høj integration for at opnå mindre størrelse og lettere vægt og imødekomme behovene på forskellige bærbare enheder. Meget integrerede beskyttelsesbestyrelser kan reducere antallet af komponenter, lavere strømforbrug, forbedre pålideligheden og lette installation og vedligeholdelse.
(2) Multifunktionalitet
Ud over grundlæggende overladning, overudladning, overstrøm og over-temperaturbeskyttelse, vil fremtidige lithiumbatteribeskyttelseskort integrere flere funktioner såsom estimering af batteriniveau og afbalanceret opladning. Batteriniveauets estimeringsfunktioner kan kontinuerligt overvåge den resterende batterikapacitet og give brugerne nøjagtige oplysninger om batteriniveau; Afbalancerede opladningsfunktioner kan yderligere forbedre balancen og levetiden for batteripakker.
(3) Intelligens
Med udviklingen af teknologier såsom Internet of Things og Cloud Computing vil fremtidige lithiumbatteri -beskyttelsesbestyrelser blive mere intelligente. Ved at oprette forbindelse til smarte enheder kan beskyttelsesplader kontinuerligt overvåge batteristatus og miljøforhold, hvilket giver brugerne en mere praktisk og sikker batteriforbrugsoplevelse. Derudover kan beskyttelsestavler gennem big data -analyse og kunstige intelligensteknologier opnå intelligent batteristyring og forlænge batteriets levetid.
(4) Forbedret sikkerhedsydelse
Efterhånden som applikationsområdet for lithiumbatterier udvides, øges kravene til deres sikkerhedsydelse også. Future Lithium Battery Protection Boards lægger større vægt på at forbedre sikkerhedsydelsen ved at anvende mere avancerede detektions- og kontrolteknologier for at sikre sikker batteriforbrug. For eksempel ved hjælp af mere præcis spænding, strøm og temperatursensorer til at forbedre detektionsnøjagtigheden og responshastigheden for beskyttelsesbestyrelser; og vedtagelse af mere pålidelige skifte transistorer og beskyttelseskredsløb for at forbedre pålideligheden og stabiliteten i beskyttelsesbestyrelserne.
(5) Vedtagelse af miljøvenlige materialer
Med stigningen i miljøbevidsthed vil fremtidige lithiumbatteri -beskyttelsesbestyrelser lægge større vægt på vedtagelsen af miljøvenlige materialer. Beskyttelsestavler fremstillet af miljøvenlige materialer er ikke kun venlige over for miljøet, men kan også reducere produktionsomkostningerne og fremme den bæredygtige udvikling af lithiumbatteriindustrien.
Viii. Konklusion
Sammenfattende spiller Lithium Battery Protection Boards en afgørende rolle for at sikre, at lithiumbatteriers sikre brug og udvidede levetid. Med den hurtige udvikling af det nye energimarked og kontinuerlig innovation inden for relaterede teknologier er applikationsudsigterne for Lithium Battery Protection Boards meget brede. I fremtiden ser vi frem til at se mere effektive, sikre og intelligente lithiumbatteri -beskyttelsesbestyrelser opstå, hvilket indsprøjter ny vitalitet i udviklingen af den nye energisektor. På samme tid bør vi også være opmærksomme på miljøspørgsmål og fremme udviklingen af Lithium Battery Protection Board -industrien mod en mere miljøvenlig retning.
